یک واحد چیلر که به عنوان فریزر، واحد تبرید یا واحد آب یخ نیز شناخته میشود، عمدتاً برای حذف بخار مایع از طریق چرخه تبرید فشردهسازی یا جذب گرما عمل میکند و در نتیجه به اثرات سرمایش یا گرمایش دست مییابد. یک واحد چیلر عمدتاً از چهار قسمت کمپرسور، اواپراتور، کندانسور و شیر انبساط تشکیل شده است. کمپرسور اصلی در درجه اول یک کمپرسور پیچی یا گریز از مرکز است، در حالی که واحدهای تجاری عمدتا از کمپرسورهای اسکرول استفاده می کنند.

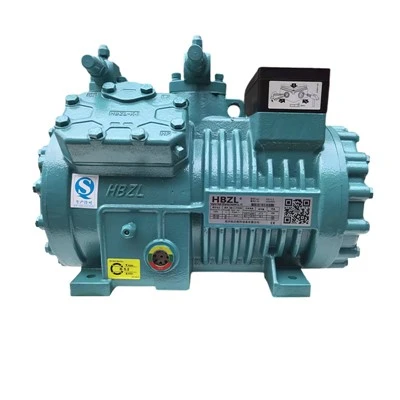

کمپرسور: کمپرسور جزء اصلی واحد چیلر است که وظیفه کشیدن گاز مبرد با فشار پایین-در دمای پایین-و فشرده سازی آن به گاز-در دمای بالا-بالا دارد. در طی این فرآیند، هم دما و هم فشار مبرد افزایش می یابد.
اواپراتور: در اواپراتور، مبرد از حالت مایع به گاز تبدیل می شود و گرمای هوای داخل را جذب می کند و دمای آن را کاهش می دهد. در طی این فرآیند، هم دما و هم فشار مبرد کاهش می یابد.
اواپراتور خشک: مبرد در داخل لوله ها جریان دارد، در حالی که آب در خارج از بسته لوله جریان دارد. این شامل یک پوسته، لولههای تبخیرکننده (لولههای رزوهدار داخلی)، بافلها و درپوشهای انتهایی است.
اواپراتور سیل شده: مبرد در خارج از لوله ها جریان دارد، در حالی که آب در داخل جریان دارد. این شامل یک پوسته، لولههای تبخیرکننده (لولههای-با راندمان بالا)، ورق لوله و صفحات پشتیبانی است.
اواپراتور فیلم در حال سقوط: مبرد به طور مساوی از توزیع کننده پخش می شود و یک لایه مایع روی سطح لوله های تبادل حرارتی تشکیل می دهد. گرما را از داخل لوله ها جذب می کند و تبخیر می شود، در حالی که آب در داخل جریان دارد. این شامل یک توزیع کننده، پوسته، لوله های تبخیرکننده (لوله های-با راندمان بالا)، ورق لوله، و صفحات پشتیبانی است.
